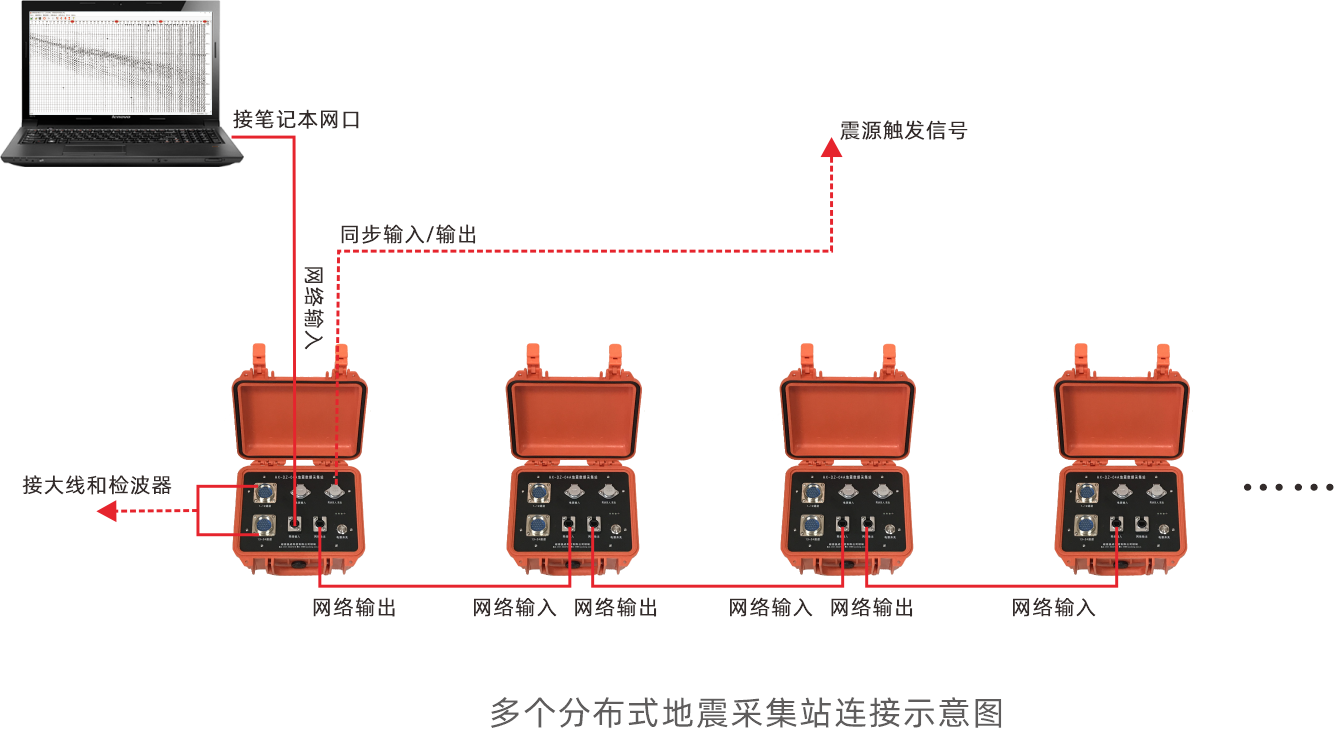

HX-DZ-04A分布式地震地震采集站,采用分布式网络设计,集成度高、小巧轻便,站与站之间通过TCP IP网络协议级联,最大可拓展到2048道。既可作为传统的跨孔地震检测,反射、折射、面波勘探、波速测井等,也可用于微震监测数据采集。仪器采样精度高(最小采样间隔可达5us)、功耗低、抗干扰能力强、背景噪音可实时监测,广泛应用于工程地震勘探、石油、煤田地质等领域2D、3D地震勘探。
主 机 |
三防军用笔记本(选配) |
---|---|
仪器自检 |
噪音、直流漂移、道间串音、增益与相位一致性、计时精度、大线和检波器状态监测 |
通道数 |
采集站3、8、16、24…2048道可选,通过网络电缆或光纤级联 |
采样间隔 |
软件任意设定,最小5us |
A/D转换 |
24位 |
通频带 |
0.1Hz~20KHz |
前放增益 |
24dB,36dB |
道间串音 |
≥112dB |
共模抑制 |
≥100dB |
输入阻抗 |
20KΩ//0.022uf |
触发方式 |
外触发、内触发、信号触发 |
噪音监测 |
实时监测排列上的检波器的噪音 |
动态范围 |
≥130dB |
采样长度 |
1K,2K,4K …… 64K |
连续采样长度 | >1个月 |
全谐波畸变 |
2ms采样间隔,24位时,≤0.0005% |
背景噪音 |
0.1uV |
最大输入信号 |
3.0V;6Vpp,差分模式 |
陷 波 |
50Hz |
延时时间 |
±64K采样点 |
数据格式 |
支持segy、sg2 |
电 源 |
DC 9V-18V |
功 耗 |
24道时,<6W |
工作温度 |
-25℃~+85℃ |
