HX-DHH-02C电火花测井震源
简单介绍:

该井间弹性波CT成套探测设备主要分为发射和接收两部分,发射源为大功率电火花震源,接收部分由多道工程CT检测仪、串式检波器、下井电缆等组成。系统采用光纤技术、触发精准,一致性好,激发能量大,广泛应用于工程结构的内部缺陷质量问题检测、岩体溶洞、松动圈、破碎带检测等领域。电火花测井震源系列产品具有单件体积较小、集成程度高、操作简单、发射能量大、安全可靠、触发精准等特点。为声波测井、地震波测井提供了理想的震源。本产品专利号201320802305 5 专利名称:一种井间电火花震源发射探头

  • 产品概况
  • 产品性能

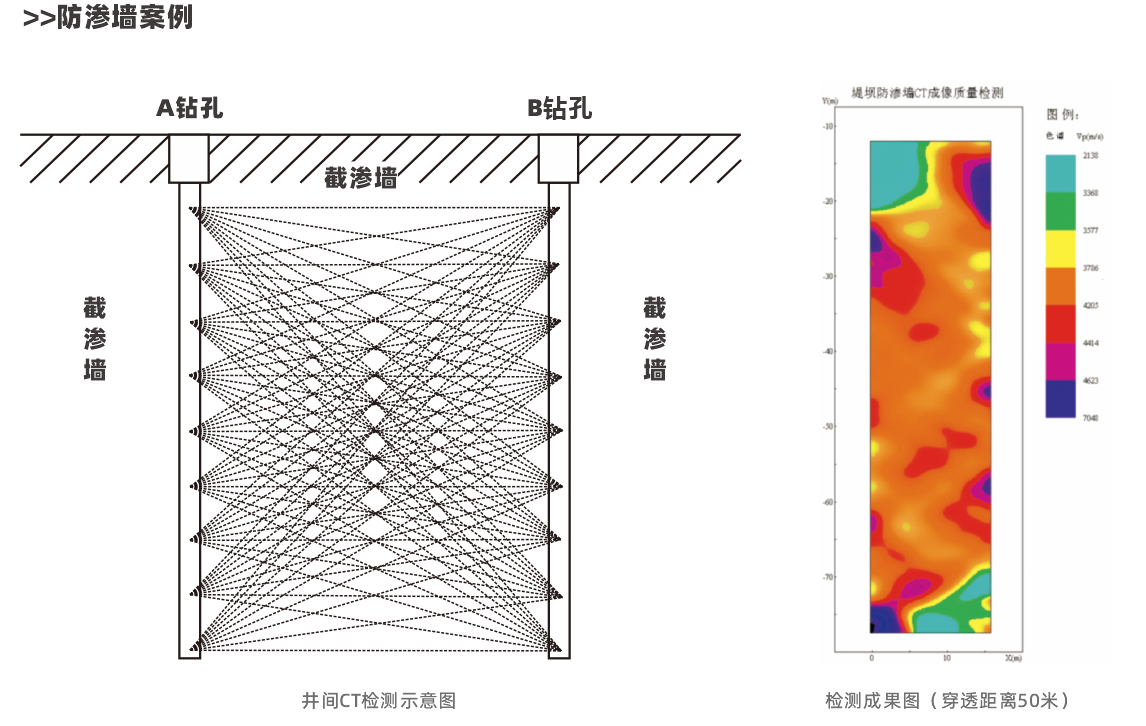

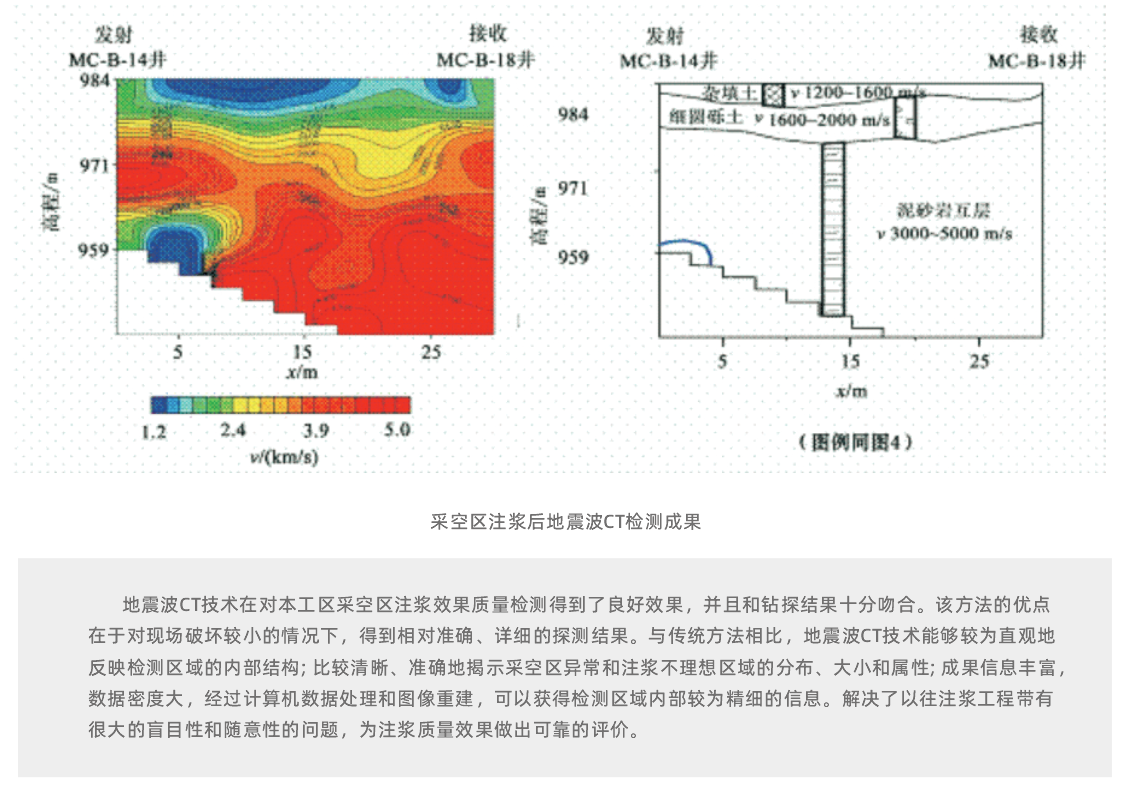

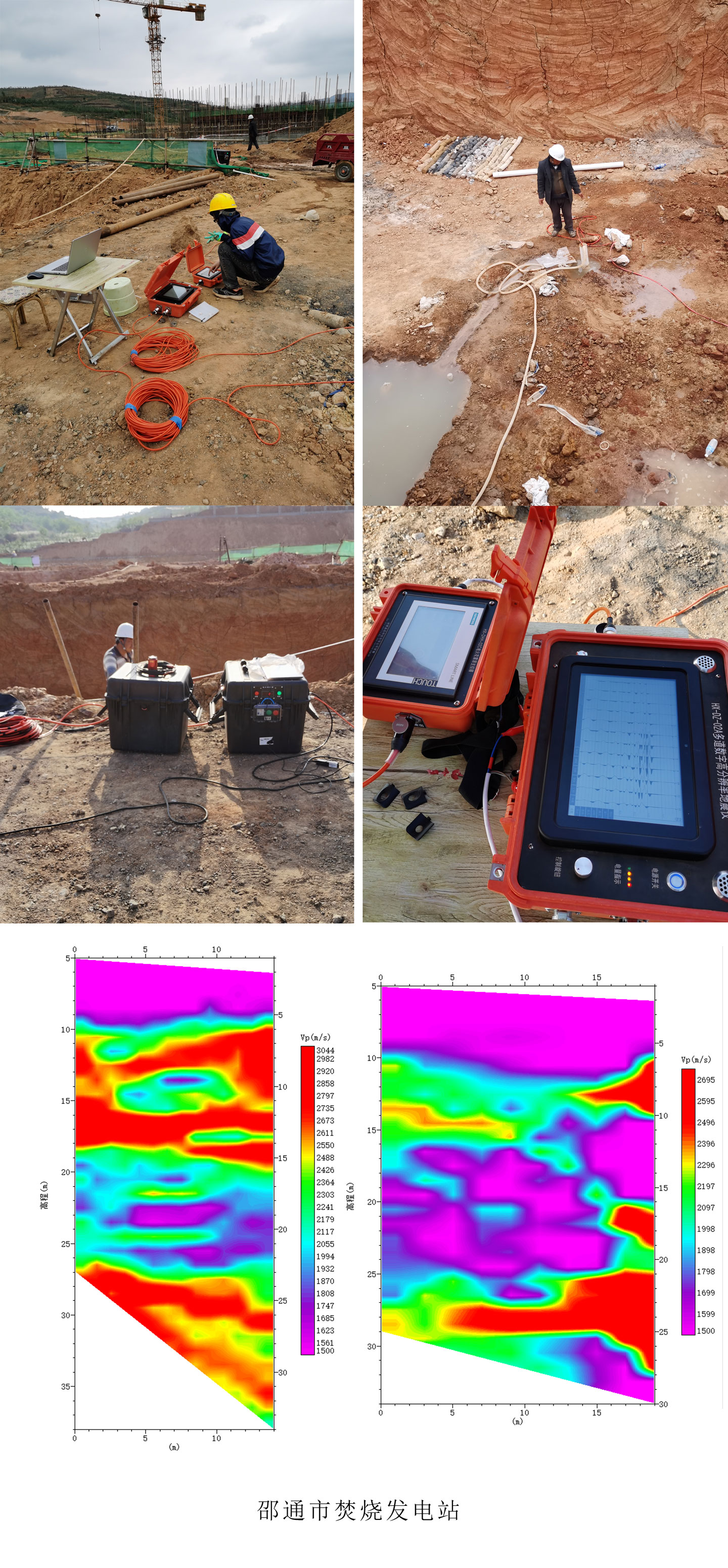

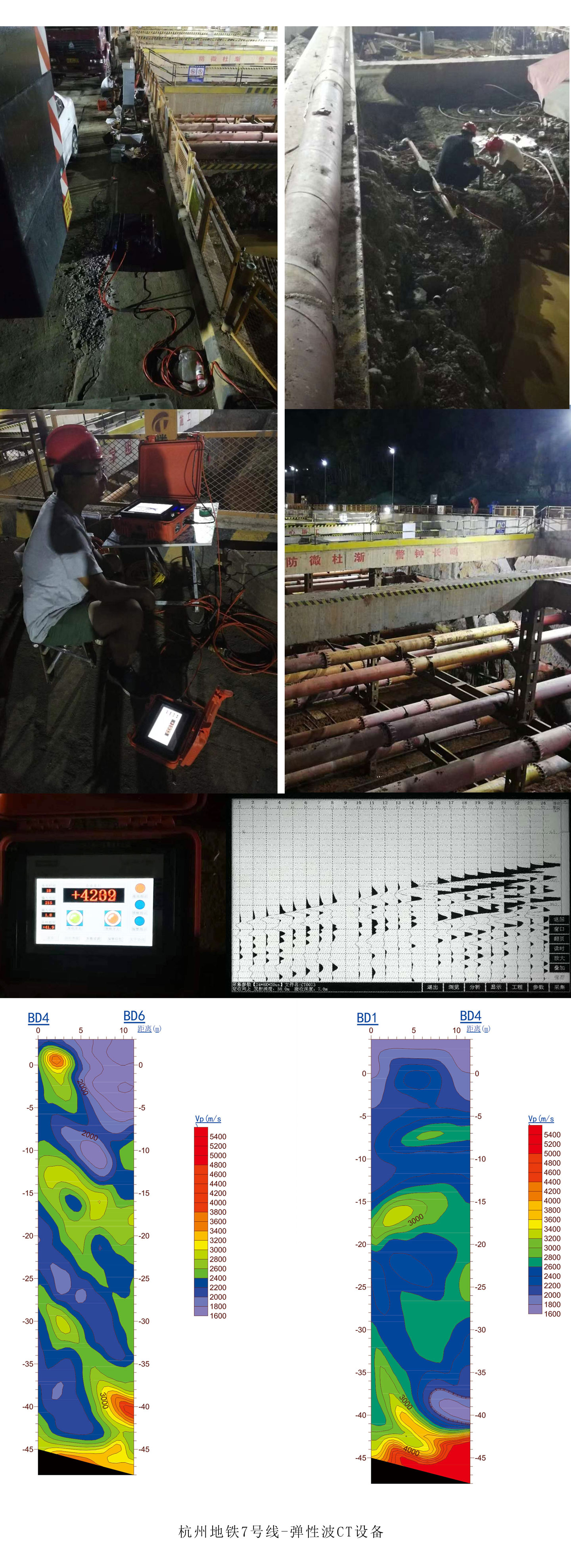

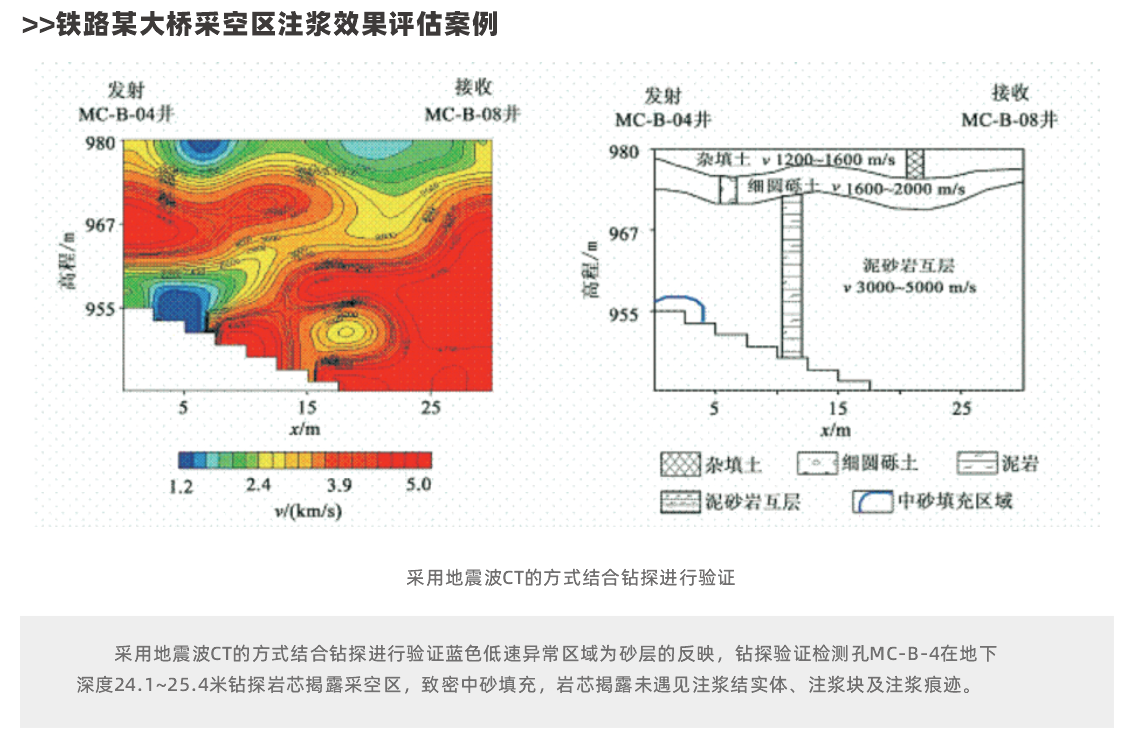

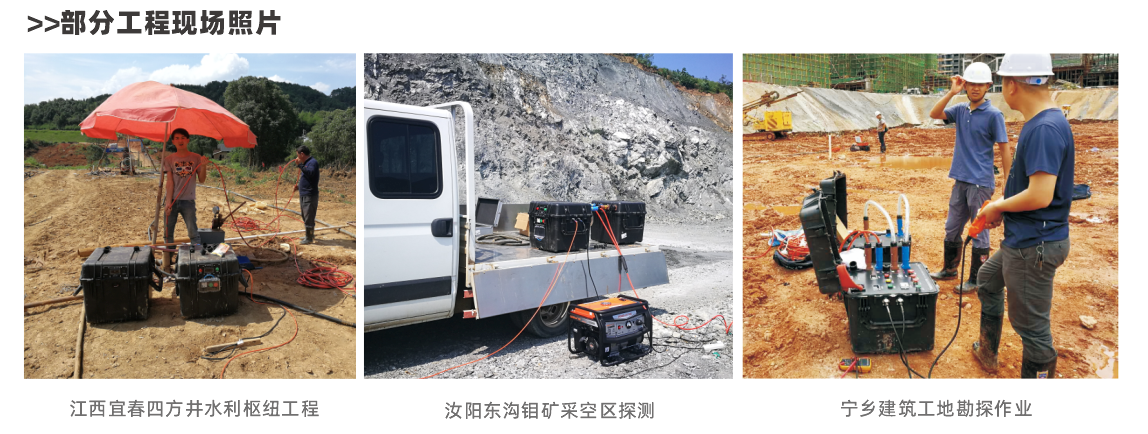

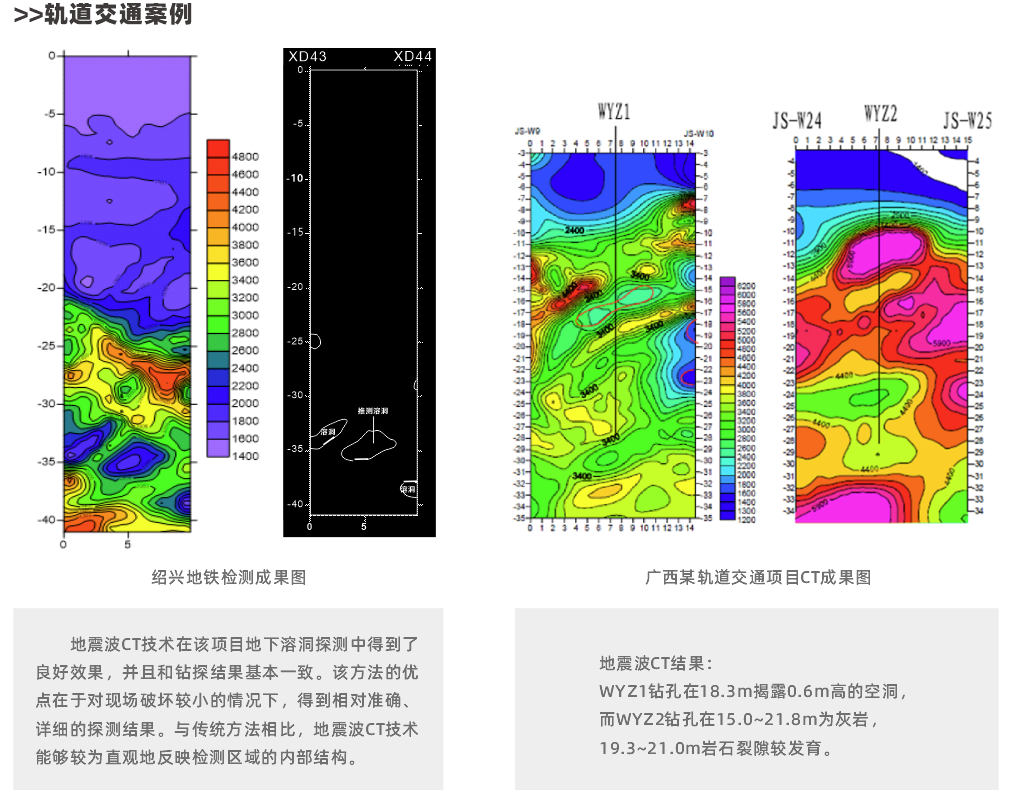

  • 工程案例
  • 关注公众号

    主要用途:


    - 跨孔地震勘探、跨孔声波CT检测及其他无损检测大功率震源

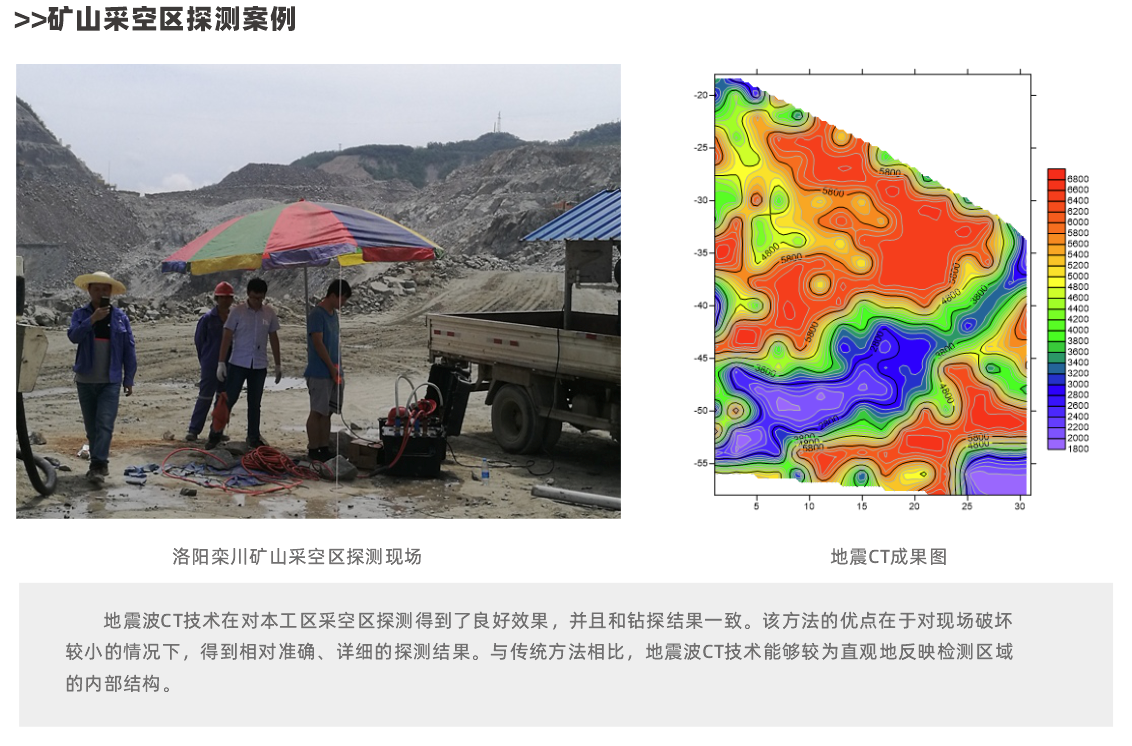

    - 探测地下岩溶、古洞、空洞、埋设物、矿区采空区
    - 查明地下构造、渗透带、水流通道和方位,圈定破碎带位置和范围
    - 建筑物地基、桩基质量检测、库坝灌浆帷幕、水库、坝基检漏等


    技术特点

    激发能量大,频带宽,一致性好
    - 根据需能量大小配置储能箱数量,最高激发能量可达50000焦耳
    - 激发的地震波频率丰富,从几赫兹到几千赫兹,分辨率高

    触发精准,零延时
    - 采用光纤触发技术,避免高压情况下各类电磁干扰信号造成的误触发现象,彻底解决了触发信号岩石不稳定的问题
    - 可匹配国内外各种型号的地震仪

    PLC智能控制,稳定可靠
    - 采用触屏式人机交互界面和PLC控制,实时监测充电、放电、残余电量
    - 出现故障时,可智能分析、提示并给出解决方案,极大地提高了系统的可靠性

    绿色环保
    - 绿色环保、无任何污染、对孔壁无破坏
    - 多次激发一致性好

    安全防护等级高
    - 控制箱、储能箱均采用进口工程绝缘箱体,防水、防尘、抗压
    - 带电接口皆封闭在箱体内,无高压外露点,具有漏电、短路、过压、过流、过温等多种保护功能
    - 系统设计有电量指示,确保系统每次激发残存电压释放干净
    - 每个储能箱上装有独立的电压显示装置,防止带电操作

    可配套绞车,方便移动运输与下井
    - 发射电缆采用特制的安全高压同轴电缆
    - 绞车带导向轮,方便移动运输
    - 电缆高压接头无外露点并配备有防水接线盒,保证操作的安全性
    - 采用导电滑环,避免导线在360度旋转过程中造成扭伤
    - 系统连接和操作简单方便
