被动源面波勘探方法概述

---

       早在20世纪50年代，国外就有人开始研究天然源面波勘探技术了，如今，在美洲、欧洲和日本等国家和地区，被动源面波勘探在无损检测和场地评价中的应用日益广泛。在世界上不同的地区和国家，被动源面波有着不同的名称，在美洲，称为被动源面波（passive surface wave）；在日本称为微动（microtremor）；而在欧洲则是环境随机振动（ambientvibration）；在我国，有时又称天然源。尽管名称各异，但实质相同。
       被动源方法其主旨是利用主动源勘探中忽略、乃至予以压制的随机噪声来研究地下结构。被动源面波技术无需人工震源，自然界中的潮汐、风动、雷电、地震火山喷发，人类活动比如汽车、火车经过、船只活动等其它人文活动均可作为其震动来源，其装置连续对地观测几分至几十分钟，即可获得分析地层的面波曲线。被动源面波方法在不能实行地震勘探的喧闹城市或对环境保护要求特别严格的地方非常实用。

产品简介

---

       我公司与浙江大学夏江海教授联合开发出PSW-I、PSW-II（无线）、PSW-III（3D）等系列智能面波仪。仪器采用TCP/IP网络级连，分布式结构设计，内置软件功能齐全，集主动源面波数据采集、被动源面波数据采集、震动监测等多种功能于一体，仪器同时配备旋钮、触摸屏两种操控方式，使用简捷、快速。数据采集过程无需人工干预，直接实时显示勘探成果——面波频散曲线。
       目前仪器广泛应用于探查覆盖层厚度、划分松散地层沉积层序；探查基岩埋深和基岩界面起伏形态，划分基岩的风化带；探测构造破碎带；探测地下隐埋物体、古墓遗址、洞穴和采空区；探测非金属地下管道；探测滑坡体的滑动带和滑动面起伏形态；地基动力特性测试；地基加固效果检验等领域。

技术特点

---







AmbiSeis被动源面波数据处理软件

---


1、支持多种观测方式，检波器可排成一维直线，或二维L形、三角形、圆形或其它任意形状
2、支持SEG-2、SEG-Y、SAC和TRD格式地震数据
3、完整的预处理步骤：去趋势、去均值、切割和时间域归一化
4、三种被动源面波分析方法：空间自相关（SPAC/ESPAC）、被动源多道面波分析（PMASW）和微动折射（REMI）
5、自动拾取频散曲线，可导入SurfWave中与主动源一起频散曲线反演
6、参数按照实际经验进行缺省值设置，用鼠标即可完成整个操作步骤，功能模块化

SurfWave主动源高频面波数据处理软件

---


1、 支持SEG-2和SEG-Y格式地震数据，强大的道编辑功能
2、丰富的数据预处理（切除干扰波，多域滤波，消除体波等）
3、包含全部五种主动源频散分析方法（τ-p变换，f-k变换，相移法，倾斜叠加法，高分辨率线性拉东变换）
4、便捷的人机交互方式，自动或手动拾取频散曲线
5、根据频散曲线相速度分布，计算最佳初始模型横波速度
6、快速稳定的基阶与高阶联合反演算法（可反演瑞雷波（Rayleigh wave）和勒夫波（Love wave））
7、拥有目前唯一能运用于含低速夹层模型的算法

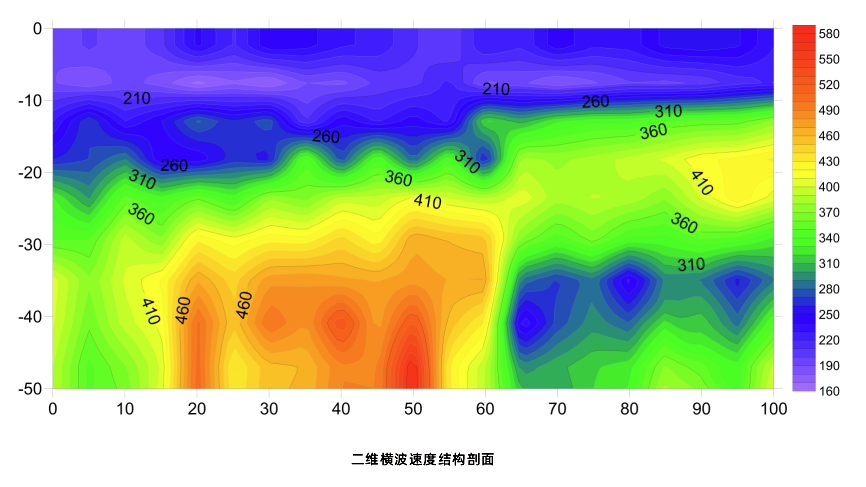

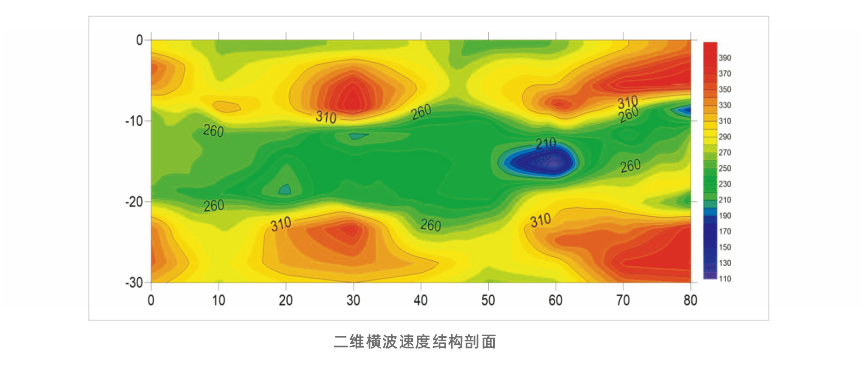

8、测线批量处理，生成横波速度拟二维剖面

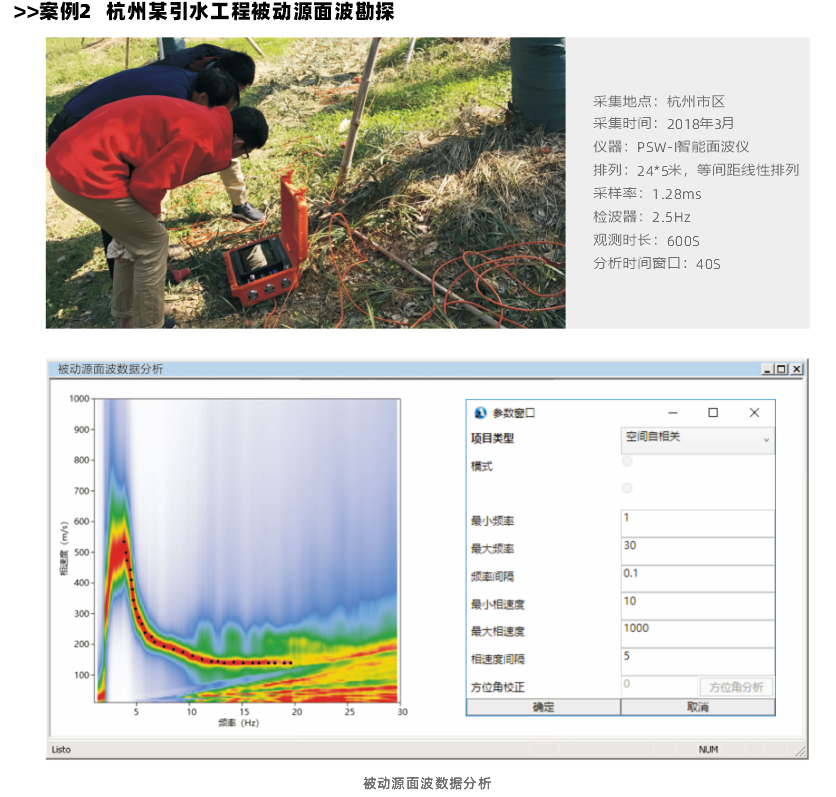

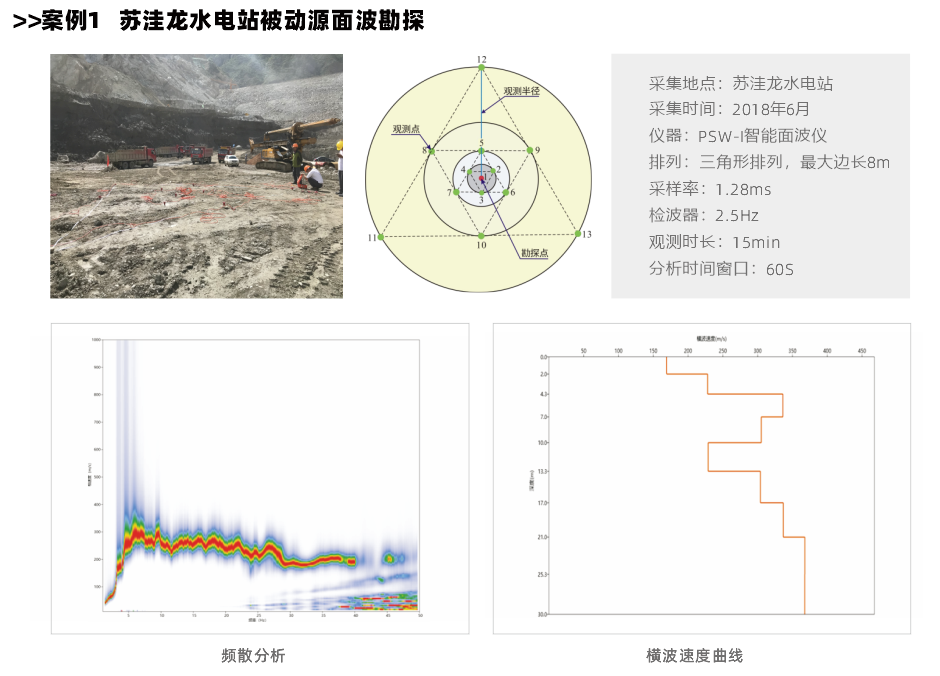

其他案例
