HX-JDT-03A 井下无线电波透视仪
简单介绍:

井下无线电波透视仪采用高性能、低功耗、高集成度器件设计,发射功率大、动态范围宽、接收机灵敏度高、性能稳定。主机可实时显示电磁波吸收特性曲线,支持点频和扫频采集,通过旋钮和触屏操作,一键采集和自动存储数据,简单快捷,工作效率高。广泛地应用于岩溶、矿产探测、水文地质和煤矿采空区探测等诸多领域。

  • 产品概况
  • 产品性能

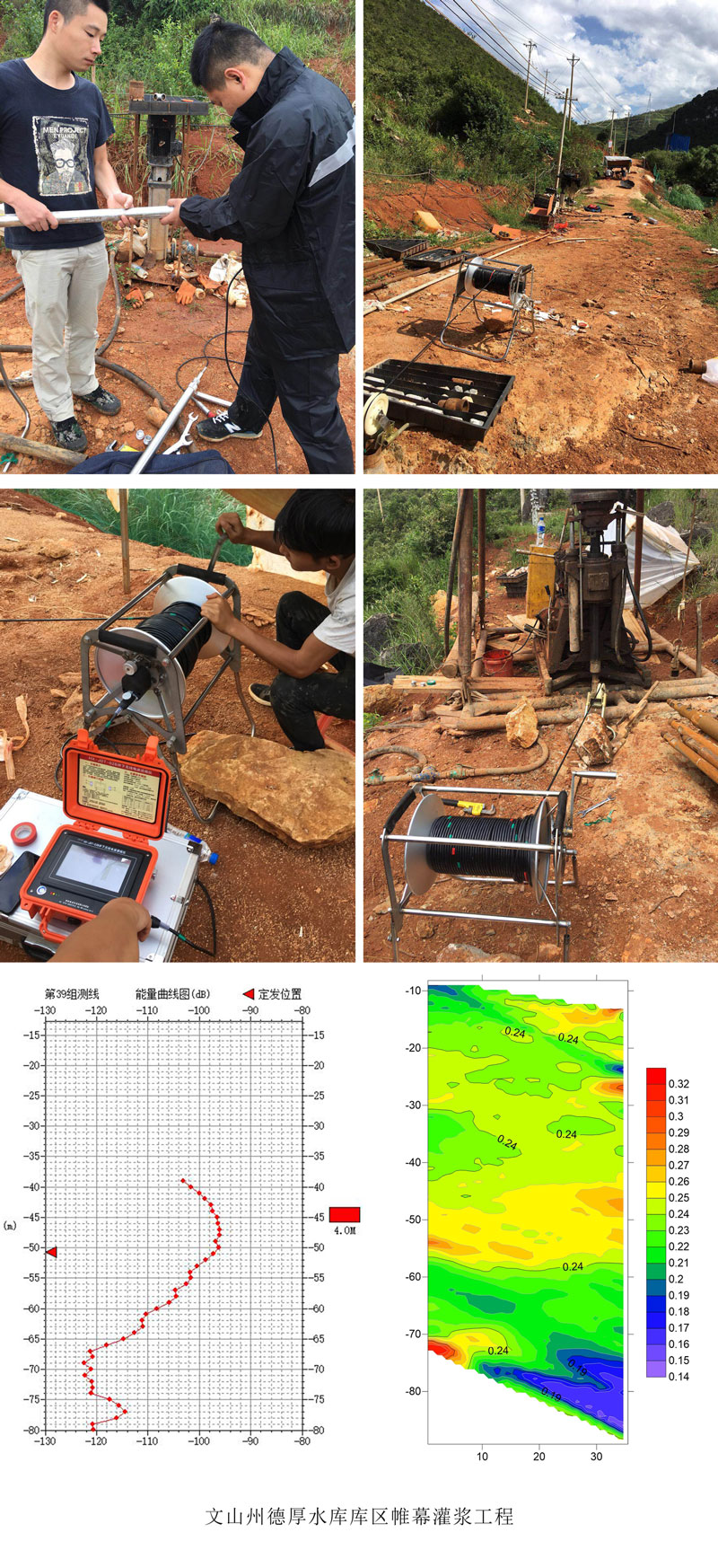

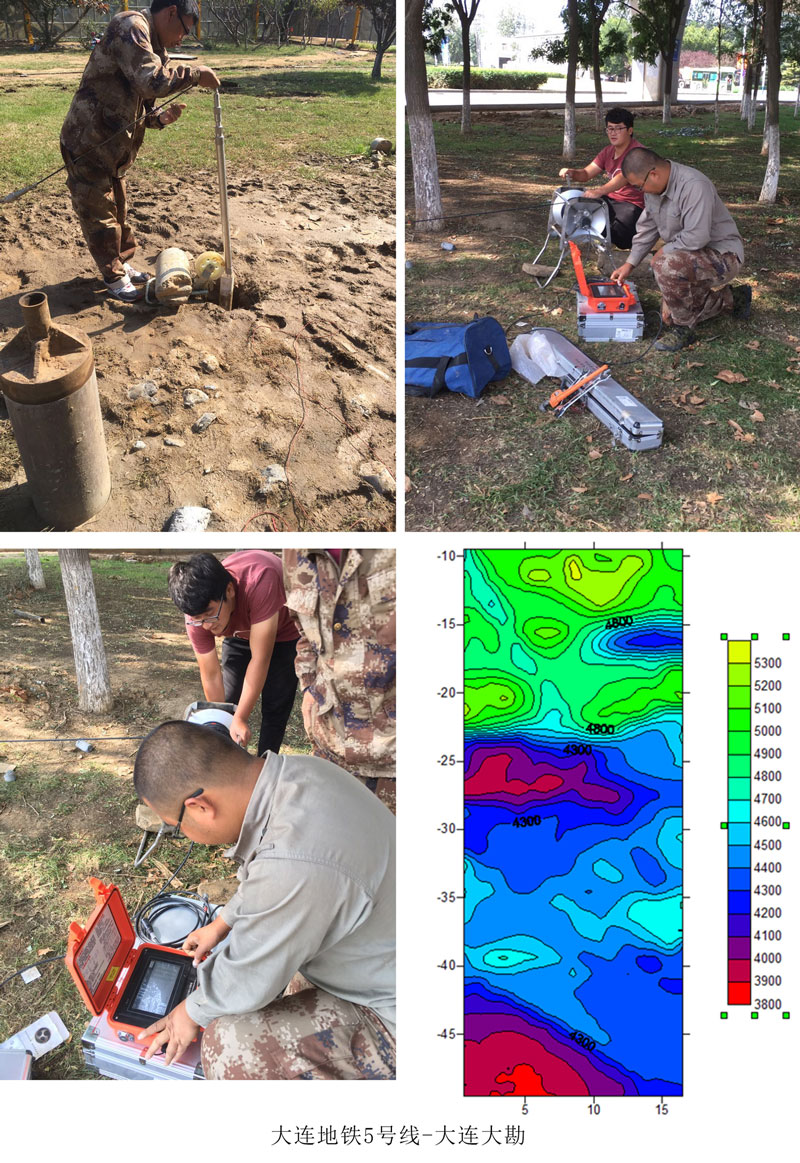

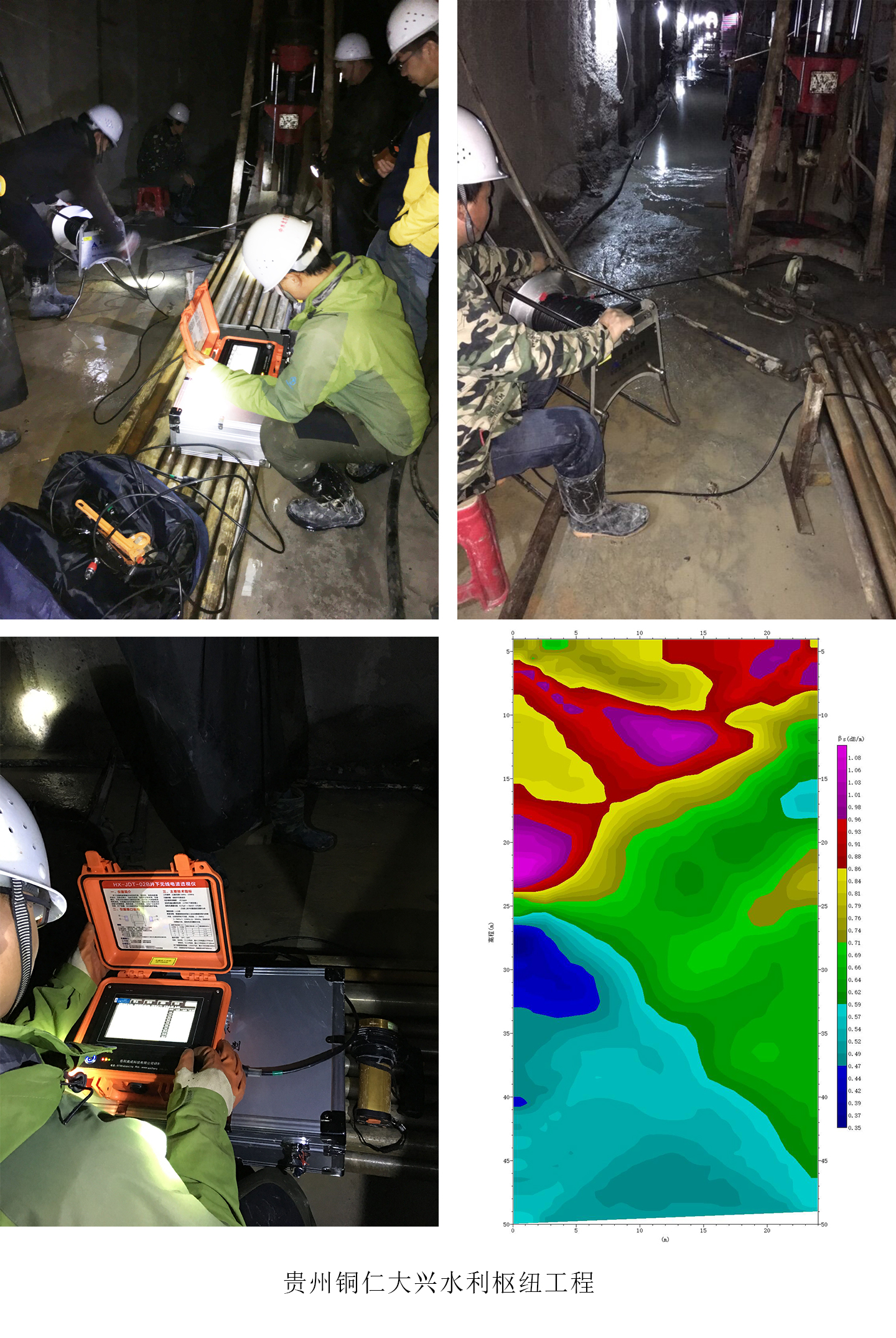

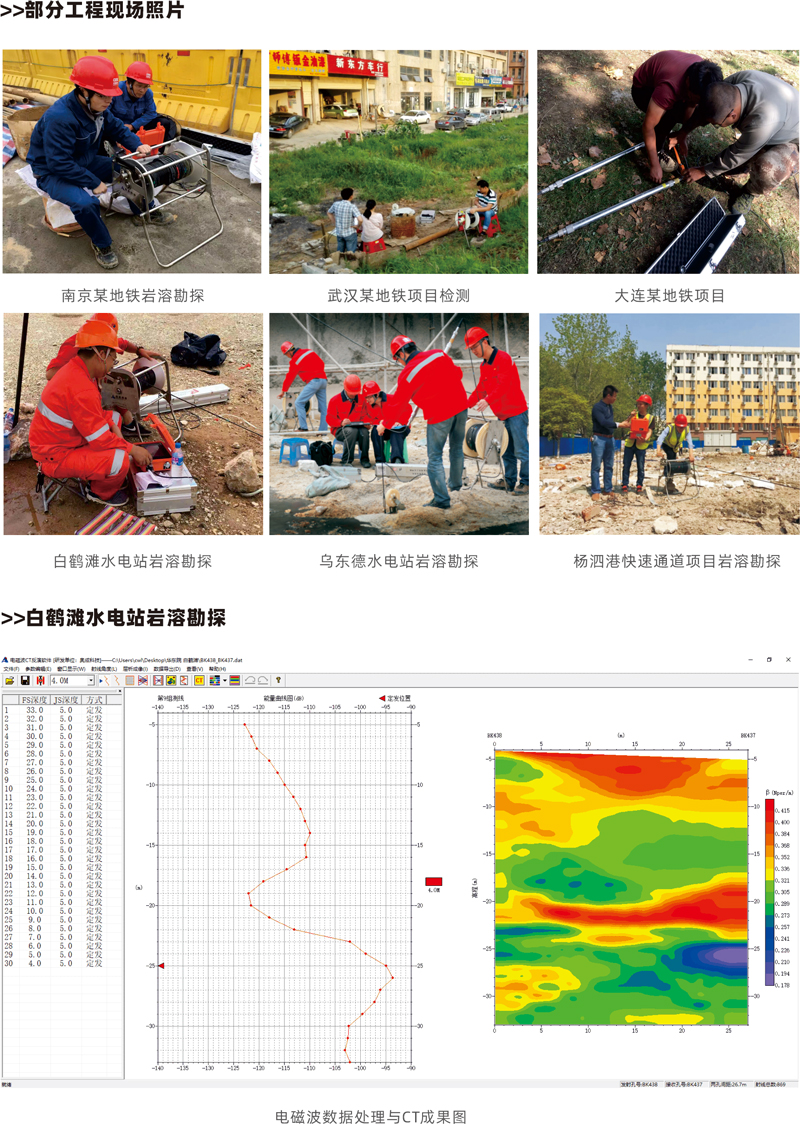

  • 工程案例
  • 关注公众号


    HX-JDT-03A井下无线电波透视仪



    主要用途:


    1、铜、铬等金属矿探测
    2、煤矿采空区探测
    3、溶洞、裂隙、破碎发育地带探测
    4、岩层风化界面的探测
    5、岩溶路基注浆质量检测

    工作原理:

             电磁波CT法涉及电磁波在地下有耗空间的辐射、传播和接收,其正反演问题的理论基础是电磁场理论和天线理论。当电磁波通过不同的地下介质(如各种不同的岩石、矿体及溶洞、破碎带等 )传播时,由于不同介质对电磁波的吸收(β)存在差异,如溶洞、破碎带等的吸收系数(βs)比其围岩的吸收系数(βo )要大得多,因此在溶洞、破碎带的背后的场强也就小得多,从而呈现负异常。
           电磁波CT就是根据实测数据,依照电磁波在有耗介质中传播规律及一定的物理和数学关系反演透视剖面上的物理量的分布,最后以图形的形式表现出来。

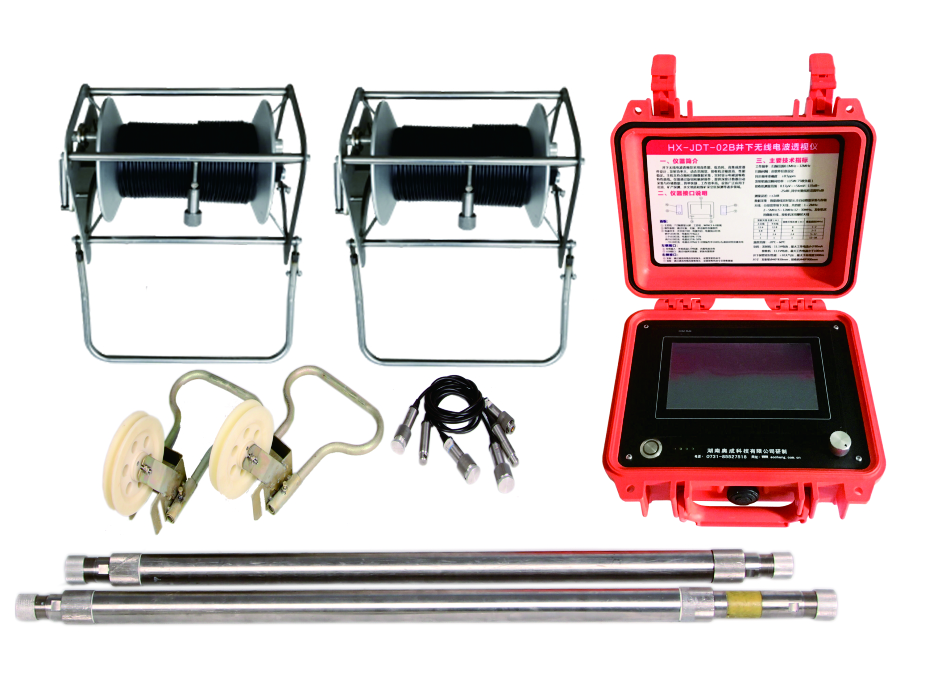

            新型HX-JDT-02B仪主要由发射探头、接收探头、天线、主控机组成。发射探头将直流电能转换成高频电能,然后送至天线辐射电磁波。接收探头将接收天线送来的微弱信号进行放大,然后转换成直流电压,AD采样将数值送到地面主控机,主控机接收并实时显示数据列表和曲线。

    技术特点:


    1、系统采用微电子技术,集成程度高,切换频率时无需更换晶振。
    2、发射机探头能量大,接收探头灵敏度高。
    3、工作频率范围宽、动态范围大,一致性好。
    4、支持扫频工作模式,一次测量可同时采集多个频率的数据,效率高。
    5、数据、场强曲线、观测图等直观显示,提供可视化交互界面。
    6、无效数据可现场删除、撤销,数据自动存盘。
    7、可提供自动计数滑轮、自动采集数据。
    8、探头内置锂电池,一次充电可工作24小时以上。
    9、发射、接收主机一体化设计,触摸和旋钮两种操作方式,操作简单方便。
    10、采用低功耗ARM主控机,仪器可连续工作12小时以上。
    11、数据分析功能齐全,提供场强分析、交会法分析,视吸收系数CT剖面分析等多种功能。
