IHMS微震监测系统
简单介绍:

系统主要由监测传感器、数据采集站、传输光缆 网线、GPS授时同步模块、数据综合处理主机(含微震数据实时采集)、无线数据传输系统、短信报警系统、事件定位与数据分析软件等组成。具有低功耗、高采样率、高信噪比、方便易用等特点。由于采用分布式设计,多个微震数据采集站可通过光纤级联,最大可拓展至2048个数据采集通道,最大监测范围达80KM。可通过无线模块回传数据、远程管理设备,支持手机短信故障报警,数据综合处理分析中心完成微震动事件的时空定位和其他分析处理。

  • 产品概况
  • 产品性能

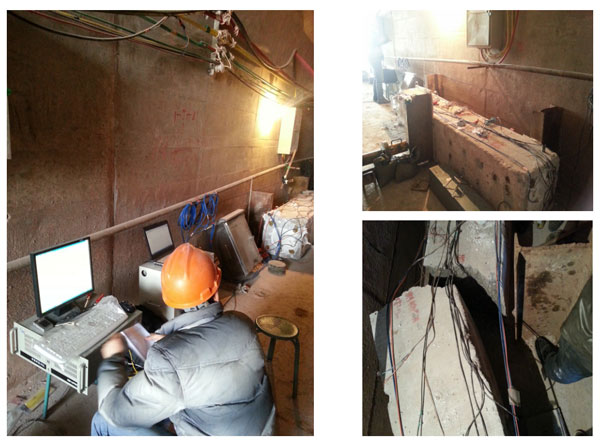

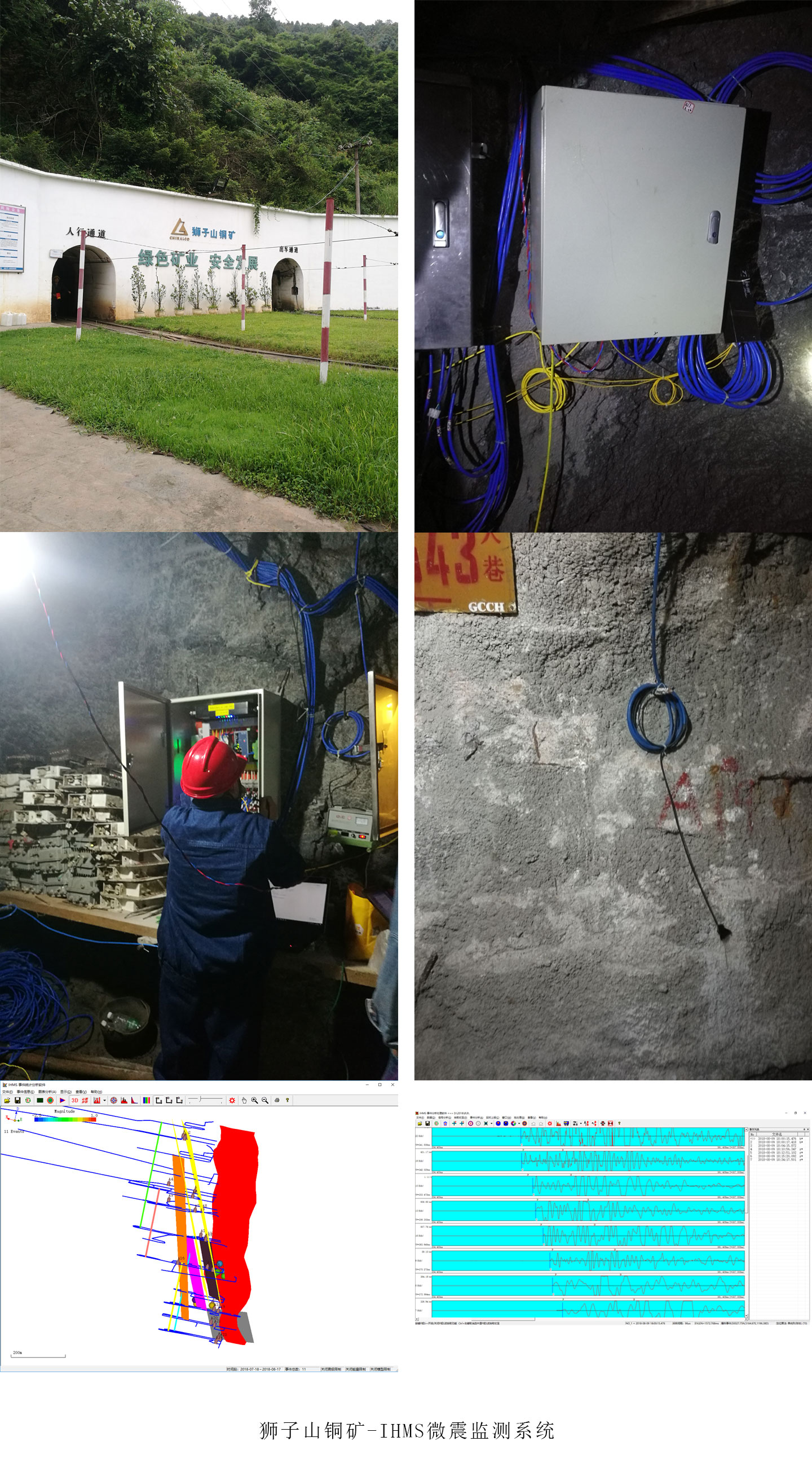

  • 工程案例
  • 关注公众号

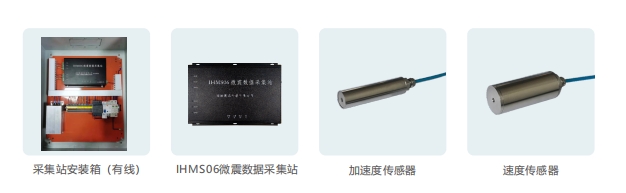

    设备组成


    主要用途


    ● 矿山安全监测、预测瓦斯突出与突水、地压等。
    ● 边坡、大坝等岩质或混凝土工程结构稳定性监测。
    ● 隧道、地下硐室稳定性监测。
    ● 矿山安全监测、预测瓦斯突出与突水、地压等。
    ● 铁路路基监测及铁路边坡稳定性监测。
    ● 地下入侵监测、地下文物保护、地下工事监测和保护。
    ● 岩体破裂空间分布特征、围岩破裂分布特征、岩石工程动力灾害失稳问题预防检测。


    技术特点


    1、提供高精度、高灵敏度单轴或三轴速度/加速度传感器。
    2、高采样率、光纤网络传输、通道最大可拓展到2048道。
    3、采用最新电子技术,集成度高,数据采集台站、时间同步和网络结构等模块集成在一个采集台站内,多个采集台站设备与地面控制系统的连接、安装简单。
    4、微震事件记录、GPRS短信报警系统和无线传输系统均根据仪器预设的相应参数自动控制执行,实时监测、智能化程度高。
    5、多种同步方式:GPS同步、时间同步模块同步。有GPS信号时,系统通过内部集成的GPS模块进行时间同步。无GPS信号时,系统通过时间同步模块(模块内部产生精准同步信号)进行同步,并通过光纤传输同步信号使整个系统同步。
    6、实时、连续采集现场产生的各种触发或连续的信号数据,并可以将采集到的数据记录、保存15天以上,允许用户查看并随时处理从远程站点采集到的数据。自动记录、显示并永久保存微震事件数据。
    7、提供多种事件实时拾取算法:阈值、窗口比值、窗口差值等算法。

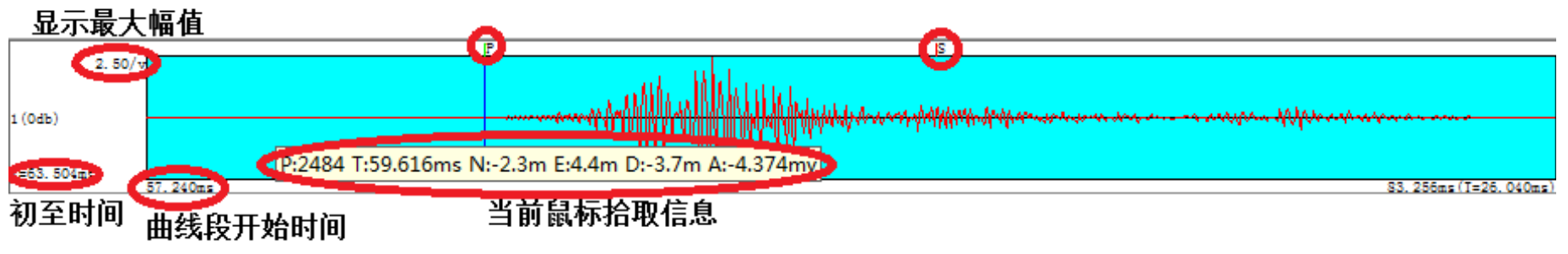

    8、采用软件的滤波处理器、阈值设定和带宽检波功能等多种方式,修整事件波形并剔除噪声。

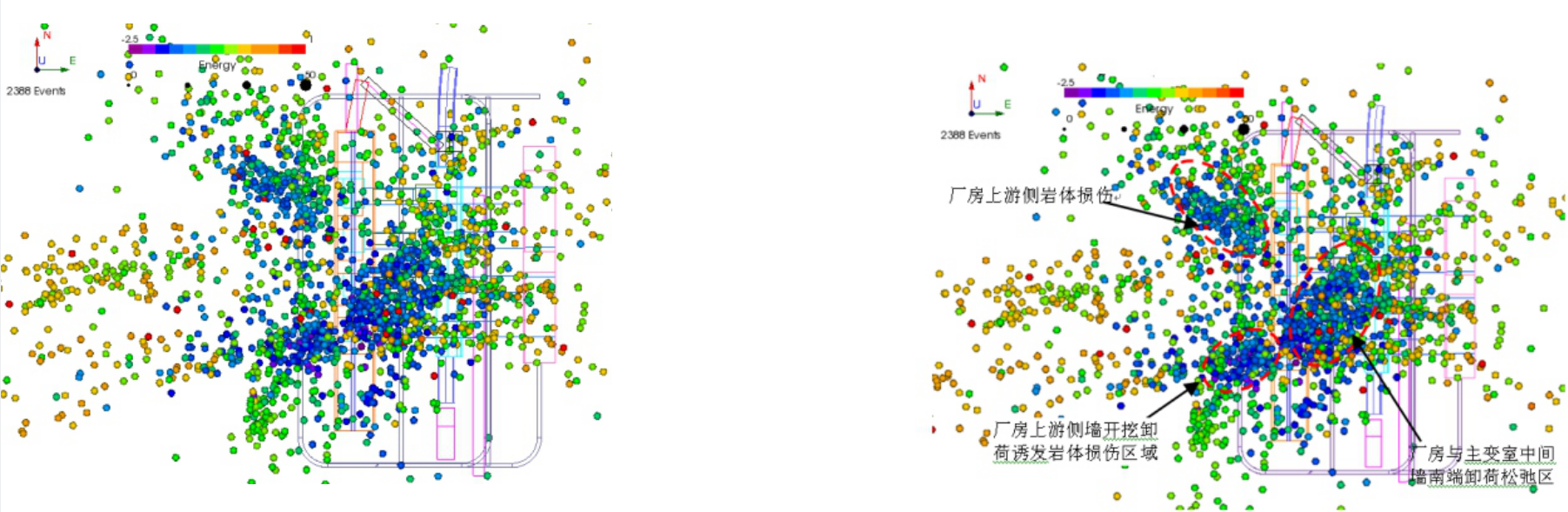

    9、可进行震源定位校正与各种震源参数的分析,3D界面实时、动态地显示产生的微震事件的时间与空间定位。

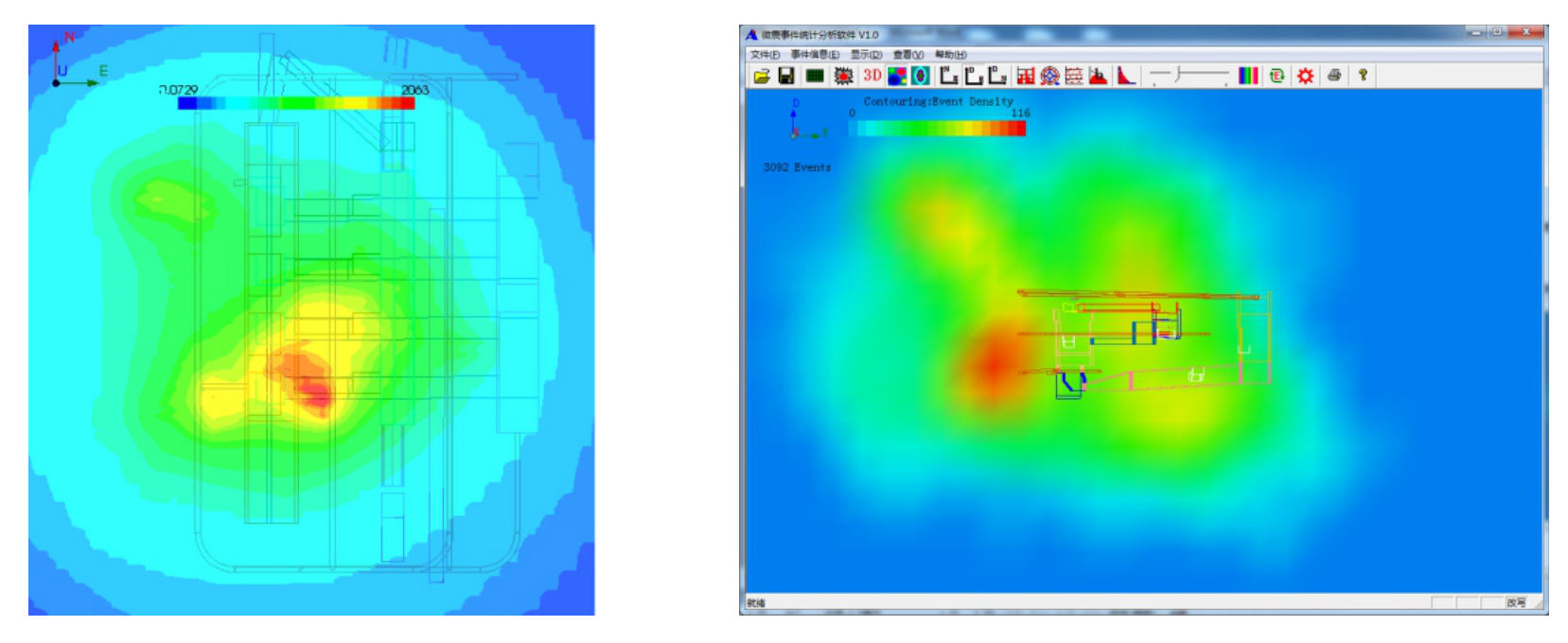

    10、可导入待监测范围内的边坡、矿体、隧道等几何三维模型,提供可视化三维界面,实时、动态地显示产生的微震事件的时间与空间定位、震级与震源参数等信息,并可查看历史事件的信息及实现监测信息的动态演示。
    11、在交互式三维显示图中,可进行事件的重新定位,可选择用户设定事件范围内的所需查看的各种事件类型,并输出微震事件的定位图、累计事件数以及各种震源参数的WORD或EXCEL报表,用户可按需查看事件信息。
    12、该系统的软件、硬件部分均由我公司自主研发,拥有完全自主知识产权。
