● 矿山露天高陡边坡与生产台阶的岩体破裂、破坏与滑坡失稳、崩塌等监测 ● 边坡、大坝等岩质或混凝土工程结构稳定性监测 ● 铁路路基监测及铁路边坡稳定性监测 ● 地下文物保护、地下工事保护
主要用途

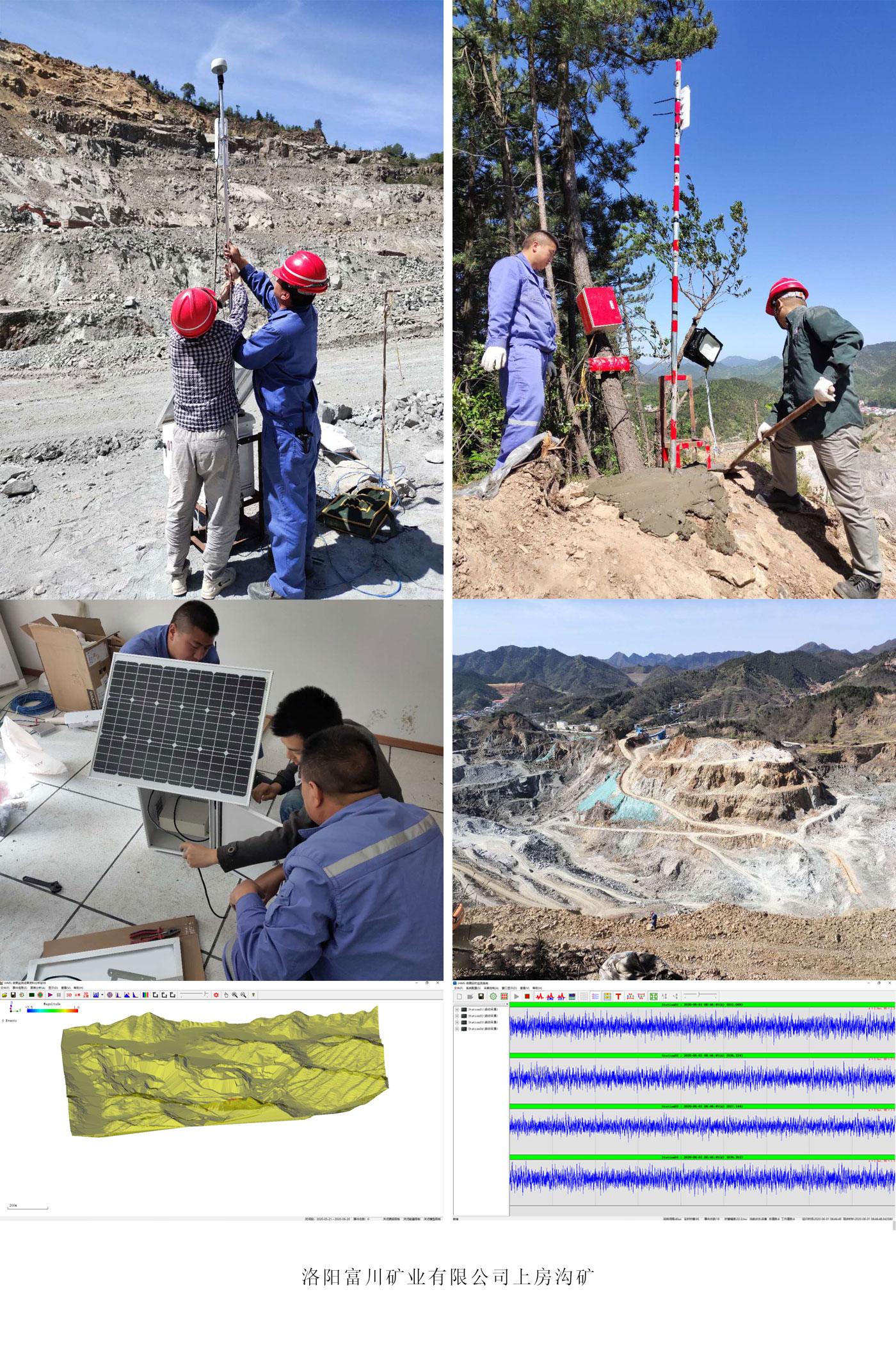

● 矿山露天高陡边坡与生产台阶的岩体破裂、破坏与滑坡失稳、崩塌等监测
● 边坡、大坝等岩质或混凝土工程结构稳定性监测
● 铁路路基监测及铁路边坡稳定性监测
● 地下文物保护、地下工事保护
技术特点
无线传输距离远:无遮挡情况下无线传输距离达5KM

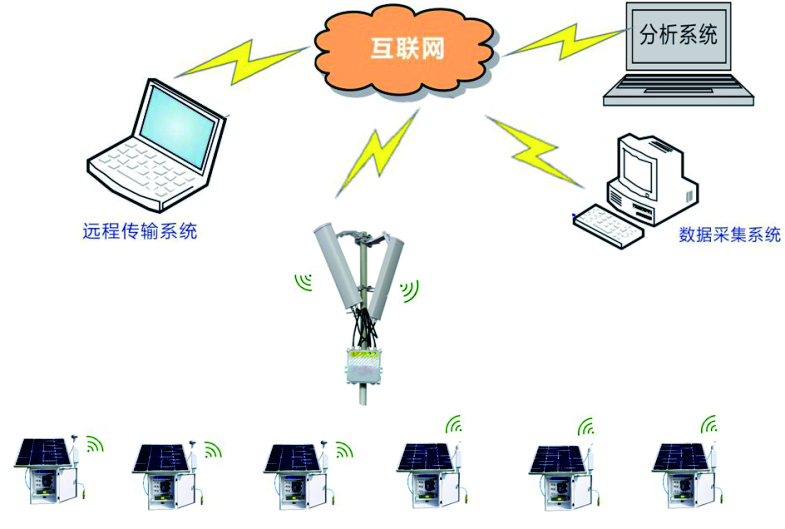

无线实时数据采集:无线实时、高速连续采集、传输、存储数据
无需外部电源:采用锂电池供电,太阳能充电
无需铺设电缆:采用无线方式采集传输,大幅减少了各类电缆的铺设,降低了现场安装的工作量及材料成本
安全防护等级高:配套工程专用机箱,密封性好、防水、防潮
提供GPS授时同步:无线微震数据采集系统采用GPS授时同步,时间同步精度高
远程智能控制与管理设备:可通过无线网络远程控制和传输微震事件数据、支持手机端预警信息通知
完全自主知识产权:系统软件、硬件均完全自主研发
AD转换精度 | 24位模数转换 |
采样率 | 最高可达50kHz |
同步 | GPS时钟同步模块 |
通信 | TCP/IP协议 |
数据存储 | 原始数据保存15天以上 |
通道数 | 8通道、16道(差分输入),可级联,最大2048道 |
仪器自检 | 通道自检、传感器自检 |
放大倍数 | 1/8, 1/4, 1/2, 1, 2, 4, ..., 128 |
采样模式 | 连续采集,定时采集 |
采样宽带 | 0-0.47倍采样率 |
动态范围 | 118db@50kHz |
输入阻抗 | 20K, 0.02uF |
输入电压 | DC 12V |
功耗 | 4W |
灵敏度 | 30V/g |
量程 | 0.16g |
分辨率 | 0.00005g |
频率范围 | 50-5000Hz |
抗冲击 | 50g |
使用温度范围 | -30℃~+80℃ |
输入 | 1*光纤口,3*i/o,用于外部同步信号输入 |
输出 | 1*光纤口,1*i/o,为采集模块提供同步信号输出 |
传输距离 | 15Km(单模光纤) |
同步方式 | GPS授时同步、外部同步时钟、时钟同步服务器三种方式 |
同步精度 | ≤1us |
